CONSTRUCTION
工事について
本工事は、新名神高速道路における梶原トンネル(上下線)及び橋梁下部工(高槻高架橋P17~A2・梶原橋・金龍寺川橋、各上下線)を主体とする工事です。

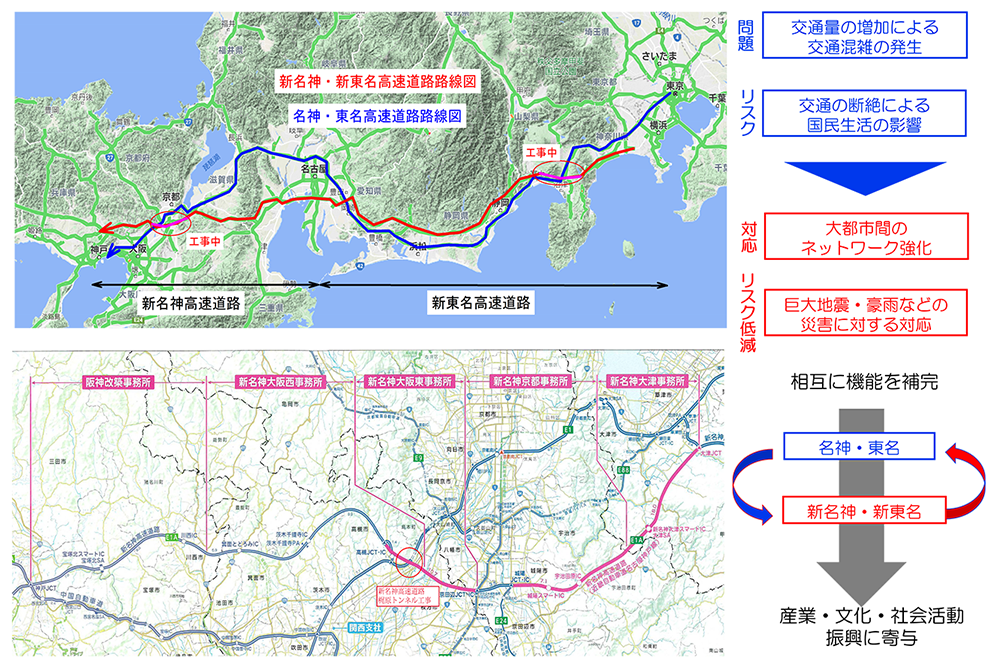

事業計画 新名神・新東名高速道路
![事業計画 新名神・新東名高速道路](_src/16642770/plan.png?v=1724829905445)

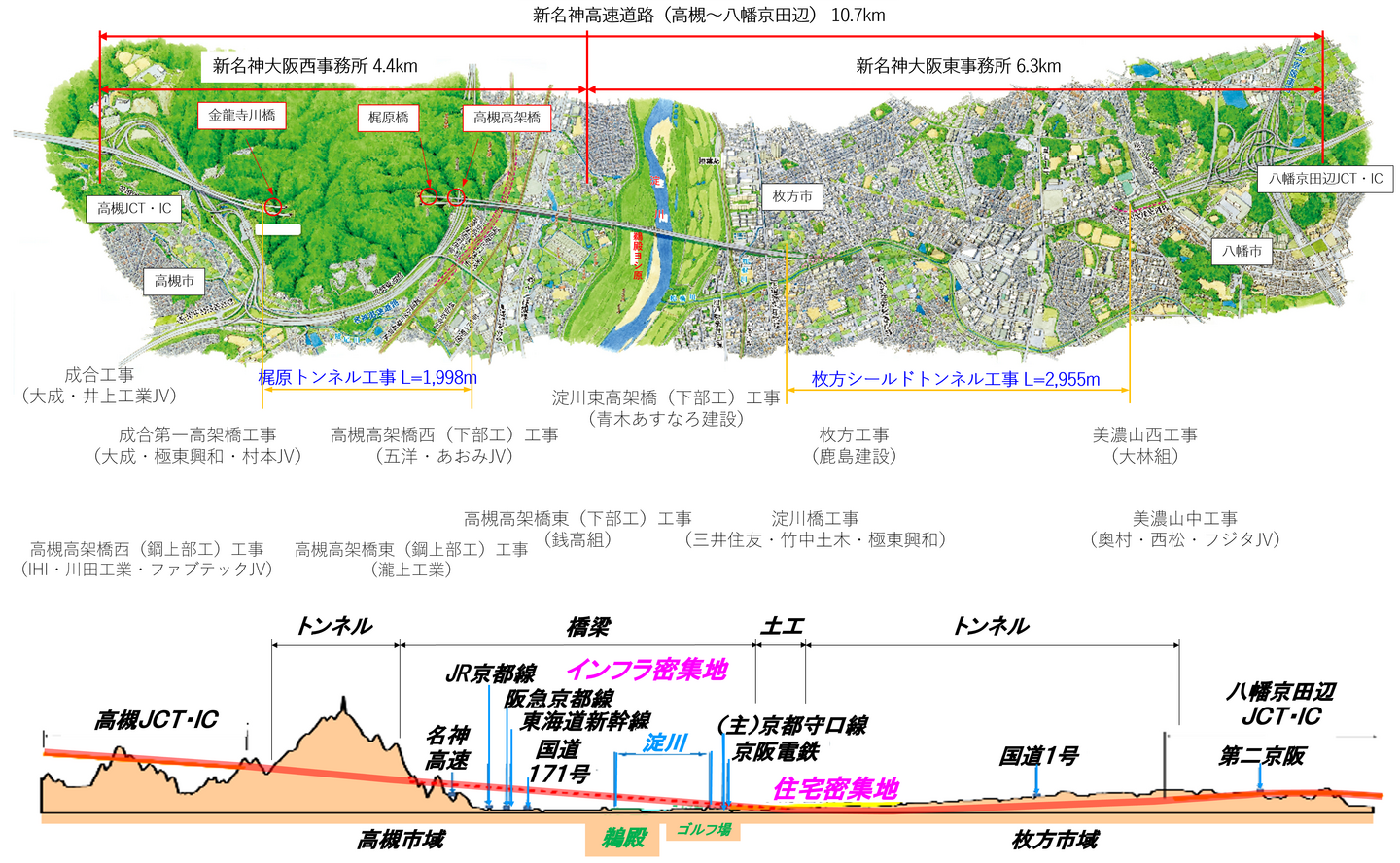

事業概要(高槻~八幡京田辺)
![事業概要(高槻~八幡京田辺)](_src/16642768/summary.png?v=1724829905445)

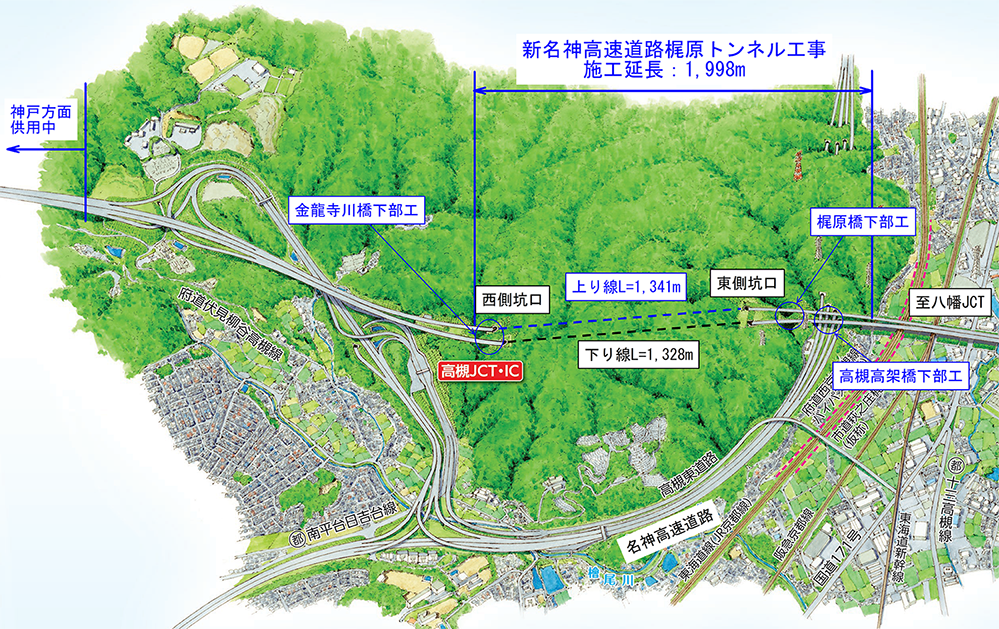

全体平面図
![全体平面図](_src/16642765/about_plane.png?v=1724829905445)
ABOUT
工事概要
工事名 | 新名神高速道路 梶原トンネル工事 |
---|---|
工事場所 | 自)大阪府高槻市大字梶原 至)大阪府高槻市大字成合 |
工期 | 令和2年2月7日~令和5年7月20日(1,260日間) |
発注者 | 西日本高速道路株式会社 関西支社 |
請負者 | 清水建設株式会社 |
主要数量
工事延長 | 1,998m 上り線1,980m,下り線1,809m |
---|---|
切盛土工(掘削工) | 128,000m³ |
トンネル 掘削工 | 2,669m上り線1,341m,下り線1,328m |
トンネル ずり処理工 | 390,000m³ |
橋梁下部工橋台 | 10基 |
橋脚 | 6基 最大高さH=34.6m(上り線P18) |
大口径深礎杭 | 6基 φ6.5~9.5m,L=10~20m |
工事用仮桟橋工 | 9,700m² |
昇降運搬設備工 (インクライン設備) |
1式 |
PERSPECTIVE
完成パース図
![](_src/16648930/rend4.jpg?v=1724829905445)
![](_src/16648933/rend3.jpg?v=1724829905445)
![](_src/16648936/rend2.jpg?v=1724829905445)
![](_src/16648931/rend1.jpg?v=1724829905445)
